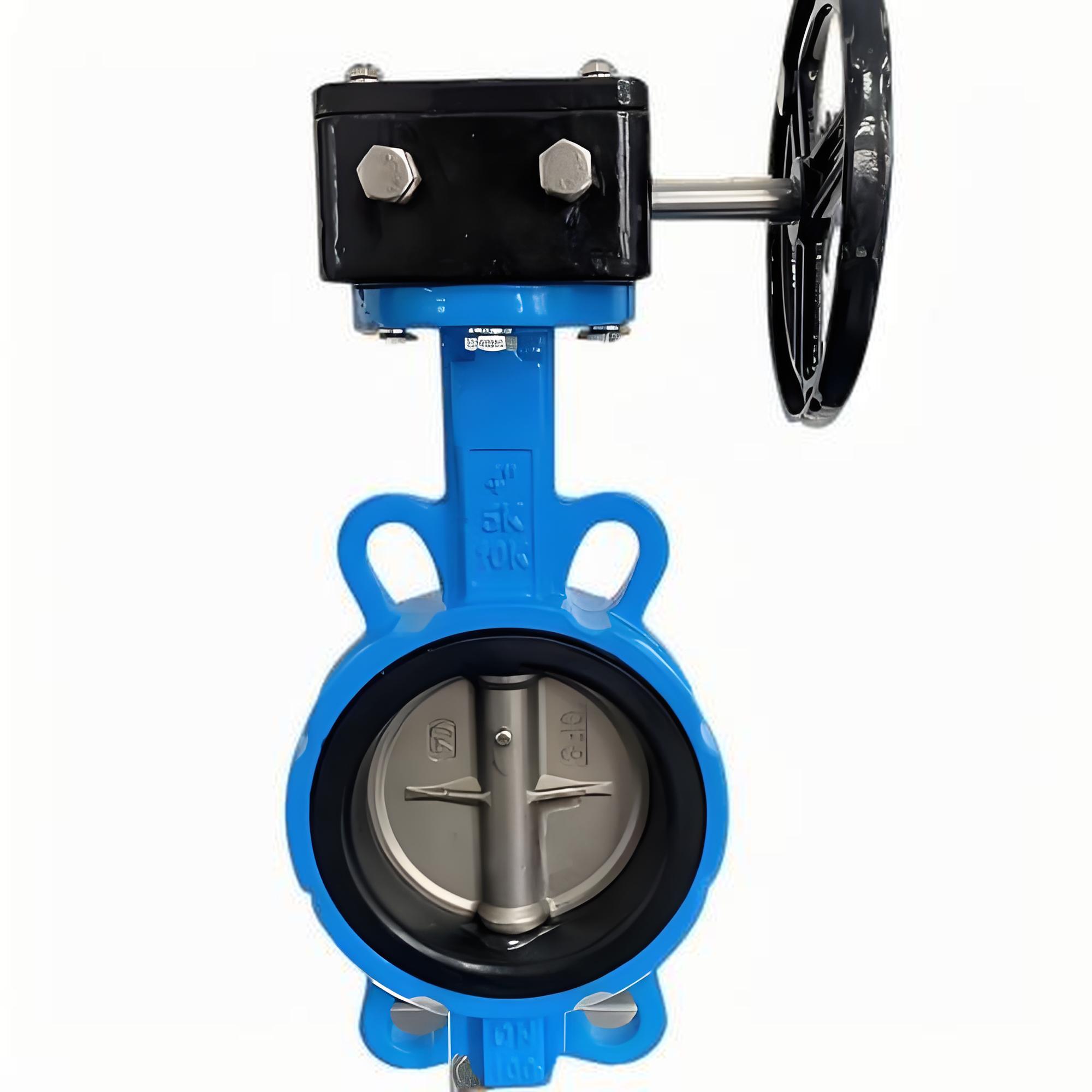

一、襯膠蝶閥D71J-10C DN65耐腐蝕抗磨損產品介紹

上海湖泉閥門集團有限公司襯膠蝶閥D71J-10C DN65是一種具有耐腐蝕和抗磨損特性的閥門。‌ 該閥門采用中線型設計，主要由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成。其密封副材料選用不銹鋼和丁腈耐油橡膠配對，具有長壽命的特點。橡膠密封圈可以位于閥體上或蝶板上，適應不同介質特性。該閥門具有雙向密封功能，安裝方向不受介質流向和控制的影響，操作靈活且省力‌。襯膠蝶閥D71J-10C DN65被廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。其特點包括： ‌設計新穎合理‌：結構獨特，重量輕，啟閉迅速。 ‌操作方便‌：操力矩小，省力靈巧。 ‌密封性能可靠‌：密封件可更換，達到雙向密封零泄漏。 ‌耐腐蝕耐磨損‌：密封材料選用耐老化、耐腐蝕的材料，使用壽命長。 ‌安裝靈活‌：可以在任何位置安裝，不受空間位置影響。綜上所述，襯膠蝶閥D71J-10C DN65因其耐腐蝕、抗磨損的特性及廣泛的應用領域，成為流體管線調節和截流的理想選擇‌。

二、襯膠蝶閥基本型號

手動	D71J 半襯	蝸輪傳動	D371J 半襯
D71J全襯里	D371J全襯里
D71F4 全襯里	D371F4 全襯里
D71F46 全襯里	D371F46 全襯里
氣動	D671J半襯	電動	D971J 半襯
D671J全襯里	D971J全襯里
D671F4 全襯里	D971F4 全襯里
D671F46 全襯里	D971F46 全襯里

三、襯膠蝶閥D71J-10C DN65耐腐蝕抗磨損技術參數

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
密封試驗	0.66	1.1	1.76
氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

四、蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐***溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃
