法蘭電動蝶閥規格型號、規格尺寸表
[ 2021-07-14 ]
法蘭電動蝶閥規格型號、規格尺寸表，大家知道嗎？
法蘭電動蝶閥d941x-16型號: d代表蝶閥。 9代表驅動裝置是電動。 4代表閥門與管道的連接方式是法蘭連接。 1有兩種說法，第一種是閥門是中線的，那閥門就有可能是閥體內襯膠的軟密封蝶閥，第二種說法是垂直板式（閥門全關時，蝶板和通道垂直），那就有可能是兩偏心橡膠軟密封蝶閥（ 但是中線蝶閥也是垂直板式，要注意一下），實際就是常說的42X蝶閥， X代表密封副至少有一種是橡膠，也有可能是閥體內襯膠，也有可能是蝶板上的密封圈是橡膠。 16代表公稱壓力為PN16，也就是1.6兆帕，1.6Mp
法蘭電動蝶閥D943H—10—600
蝶閥D943H—10—600表示的是口徑為DN600的蝸輪法蘭三偏心蝶閥，壓力10公斤，下面將拆分為您介紹。
D代表蝶閥、9代表電動、4代表法蘭連接、3代表三偏心結構、H代表閥座密封為不銹鋼硬密封、10代表公稱壓力為10公斤，也就是1.0mpa、600代表閥門口徑為DN600mm。
法蘭電動蝶閥 D941W-0.1C D941H-16C 字母代表著什么
D941W-0.1C意思是：蝶閥（D），傳動形式是電動（9），連接方式是法蘭式（4），結構形式是中線型（1），閥體直接加工（W），壓力等級是PN0.01Mpa（0.1），殼體材質是鑄鋼（C）。
D941H-16C意思是：蝶閥（D），傳動形式是電動（9），連接方式是法蘭式（4），結構形式是中線型（1），密封材質是不銹鋼（H），壓力等級是PN1.6Mpa（16），殼體材質是鑄鋼（C）。

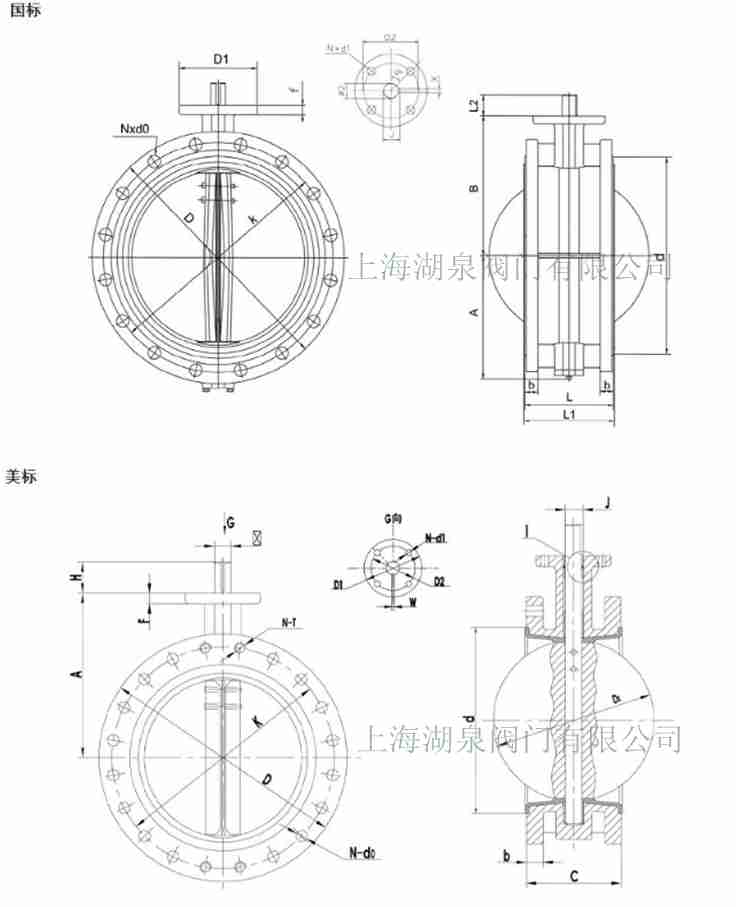

法蘭電動蝶閥主要外形連接尺寸單位：mm
法蘭電動蝶閥d941x-16型號: d代表蝶閥。 9代表驅動裝置是電動。 4代表閥門與管道的連接方式是法蘭連接。 1有兩種說法，第一種是閥門是中線的，那閥門就有可能是閥體內襯膠的軟密封蝶閥，第二種說法是垂直板式（閥門全關時，蝶板和通道垂直），那就有可能是兩偏心橡膠軟密封蝶閥（ 但是中線蝶閥也是垂直板式，要注意一下），實際就是常說的42X蝶閥， X代表密封副至少有一種是橡膠，也有可能是閥體內襯膠，也有可能是蝶板上的密封圈是橡膠。 16代表公稱壓力為PN16，也就是1.6兆帕，1.6Mp
法蘭電動蝶閥D943H—10—600
蝶閥D943H—10—600表示的是口徑為DN600的蝸輪法蘭三偏心蝶閥，壓力10公斤，下面將拆分為您介紹。
D代表蝶閥、9代表電動、4代表法蘭連接、3代表三偏心結構、H代表閥座密封為不銹鋼硬密封、10代表公稱壓力為10公斤，也就是1.0mpa、600代表閥門口徑為DN600mm。
法蘭電動蝶閥 D941W-0.1C D941H-16C 字母代表著什么
D941W-0.1C意思是：蝶閥（D），傳動形式是電動（9），連接方式是法蘭式（4），結構形式是中線型（1），閥體直接加工（W），壓力等級是PN0.01Mpa（0.1），殼體材質是鑄鋼（C）。
D941H-16C意思是：蝶閥（D），傳動形式是電動（9），連接方式是法蘭式（4），結構形式是中線型（1），密封材質是不銹鋼（H），壓力等級是PN1.6Mpa（16），殼體材質是鑄鋼（C）。
法蘭電動蝶閥主要外形連接尺寸單位：mm
| DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
| DO | n-d | DO | n-d | DO | n-d | ||||||
| 50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
| 250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 電動執行機構技術參數 | 閥體參數 | ||
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN40～500mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0、1.6MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、碳素鋼、不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼、尼龍 |
| 環境溫度 | -30°～60° | 閥座密封 | EPDM、NBR、橡膠 |
| 手動操作 | 附帶手柄操作 | 結構形式 | 中線型、無銷型 |
| 限位 | 電氣、機械二重限位 | 溫度 | EPDM≤120℃；NBR≤68℃ |
| 防護等級 | IP-67（防爆外殼：ExdⅡBT4IP67可選） | 適用介質 | 水、空氣、天然氣 |
| 輸入信號 | 0-10，1-5VDC/4-20mA（智能型） | 特點 | 用途廣、整體造價低、流量大、流阻小 |
本文標題：法蘭電動蝶閥規格型號、規格尺寸表
本文地址：http://www.isure.cc/tech-diefa/3072.html
上一篇：D941X-16C DN80電動蝶閥型號、技術參數 / 下一篇：法蘭不銹鋼蝶閥 、不銹鋼法蘭蝶閥規格型號
