產品名稱：DZW45-24Z 開關型電動執行機構[ 2015-11-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、DZW45-24Z 開關型電動執行機構產品簡介

開關型電動執行機構 DZW45-24Z：多回轉電動執行器（又稱為閥門電動裝置、閥門電動頭、閥門電裝），智能一體化產品，開關量控制，整體型，反饋4~20mADC，輸出扭矩450N.m，輸出轉速24r/min，電機功率1.5KW，防護等級IP65，廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
詳細介紹
開關型閥門電動裝置整體型電動執行器智能開關型閥門電動頭整體開關型閥門電裝一體化開關型

上海湖泉閥門有限公司
閥門電動裝置	電動執行機構	品牌電動執行器	電動閥門控制器	電動閥門
DZW閥門電動裝置（Z型閥門電裝）	精小型電動執行器	西門子電動執行器（揚州西門子）	掛壁式閥門控制箱	電動閘閥
DZW閥門電動裝置（Z型閥門電裝）	DKJ電動執行器	西門子電動執行器（揚州西門子）	抽屜式閥門控制箱	電動截止閥
DQW閥門電動裝置（Q型閥門電裝）	DKZ電動執行器	羅托克電動執行器（英國羅托克）	戶外型閥門控制箱	電動蝶閥
DQW閥門電動裝置（Q型閥門電裝）	3810L電動執行器	羅托克電動執行器（英國羅托克）	防爆型閥門控制箱	電動球閥
LQ閥門電動裝置	3810R電動執行器	德國PS電動執行器	BFA型閥門控制器	電動調節閥

二、DZW45-24Z 開關型電動執行機構電氣部分結構

控制系統與電動裝置集合于一體稱為整體型電動裝置，其電氣部分主要由整體型模塊、按鈕盒、開度表（或數顯指示器）、接觸器等組成。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒蓋為遠方控制，遠程為24VDC開關觸點控制（24VDC已內供），打開蓋子為現場操作。

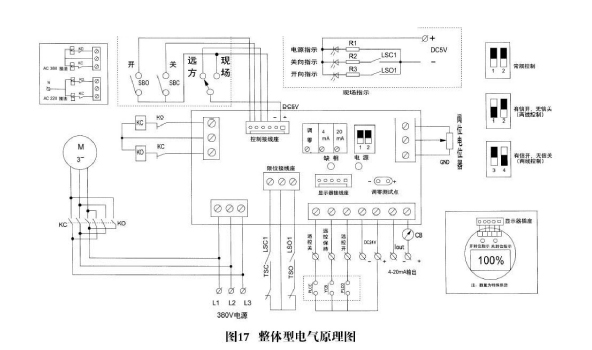

三、DZW45-24Z 開關型電動執行機構電氣原理圖

四、DZW45-24Z 開關型電動執行機構整體型模塊調試方法

    1）手動將電動裝置置于中間位置
    2）接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮
    3）常規控制時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。
    注：“調零”、“4mA”、“20mA”電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。

五、DZW45-24Z 開關型電動執行機構型號規格及詳細參數

型號規格	公稱轉矩（N·m）	公稱推力（KN）	最大閥桿直徑	最大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
